ما الفرق بين Keystone Jack وقابس RJ45؟

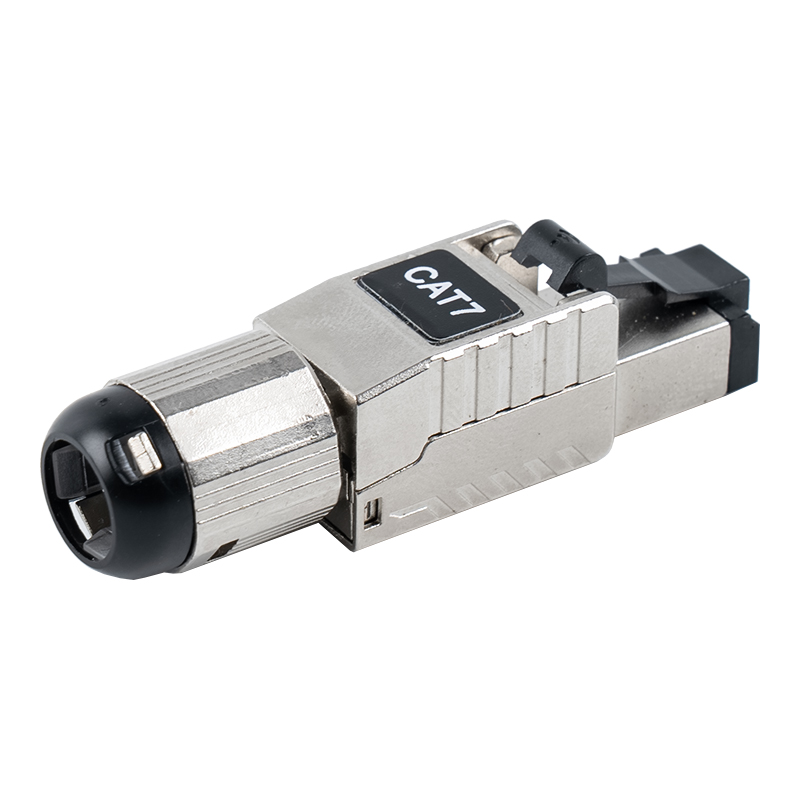

A جاك حجر الزاوية عبارة عن موصل أنثى إضافي ينهي كابلًا صلبًا داخل لوحة الحائط أو لوحة التوصيل أو صندوق السطح، في حين أن قابس RJ45 عبارة عن موصل ذكر 8P8C مجعد في نهاية سلك التصحيح المرن. يبقى الرافعة ثابتة في الحائط؛ القابس هو القطعة التي تدفعها فعليًا إلى الكمبيوتر المحمول أو المحول أو منفذ جهاز التوجيه. فهي ليست بدائل قابلة للتبديل - فنظام الكابلات الهيكلي يحتاج إلى كليهما، ويستخدم في المكان المناسب.

موصلان، وظيفتان في نفس تشغيل الكابل

يعد الخلط بين هذين الجزأين أمرًا شائعًا لأن كلاهما يحمل في النهاية واجهة RJ45 ذات 8 أوضاع و8 جهات اتصال (8P8C). الفرق هو مكان وجود كل واحد في الرابط وكيفية إمساكه بالسلك. يتم تثبيت مقبس حجر الزاوية في لوحة الواجهة، أو صندوق التثبيت، أو منفذ لوحة التصحيح ويبقى هناك بشكل دائم، مع قبول الإنهاء المثقب أو بدون أدوات على الظهر لكابل 22-24 AWG الصلب. يتم تجعيد قابس RJ45 مباشرة على كبل التصحيح الذي تقطعت به السبل وهو مصمم ليتم دفعه وسحبه بشكل متكرر في نهاية الجهاز.

فكر في نقطة بيانات مكتبية نموذجية: يعمل كابل Cat6 ذو النواة الصلبة داخل الجدار من لوحة التوصيل إلى لوحة الواجهة. عند طرف الجدار، يتم ثقب هذا الكابل في مقبس رئيسي. على المكتب، يوجد سلك توصيل قصير مع مقابس RJ45 على كلا الطرفين لتوصيل اللوحة الأمامية بالكمبيوتر. قم بتبديل الدورين وعادةً ما يفشل الارتباط أو يتدهور - لا يتم تجعيد الكبل الصلب بشكل موثوق في القابس، وليس المقصود من السلك المجدول إنهاء IDC الدائم.

طريقة الإنهاء هي الفرق الفني الأساسي

أكبر تمييز هندسي هو كيفية إمساك كل موصل بالنحاس. يستخدم مرفاع حجر الزاوية موصل إزاحة العزل (IDC)، وهو عادة عبارة عن كتلة مثقوبة ذات نمط 110، أو تصميم غطاء بدون أدوات. يتم ضغط الموصل في فتحة معدنية تقطع العزل وتثبت النحاس دون تجريده، مما ينتج عنه اتصال محكم للغاز يقاوم الأكسدة بمرور الوقت. يعتمد قابس RJ45 بدلاً من ذلك على ثمانية دبابيس صغيرة مطلية بالذهب تخترق الموصل عندما تضغط أداة التجعيد على جسم القابس. تستخدم مقابس Keystone محطة IDC المثقوبة في الخلف، والتي تقطع من خلال عزل الموصل بزاوية 90 درجة لإنشاء اتصال محكم للغاز، وهي آلية مختلفة تمامًا عن جهة اتصال دبوس الثقب والتجعيد الخاصة بالمقبس.

هذا مهم للموثوقية. نظرًا لأن اتصالات RJ45 المجعدة تعتمد بشكل كبير على مطابقة هندسة القابس مع قطر الكابل ونوع الموصل الدقيق، فإن مقابس 8P8C العادية حساسة للغاية للتركيب، ويلزم وجود تطابق شبه مثالي بين الكابل والقابس حتى تعمل بشكل جيد على الإطلاق. تعتبر نهايات IDC في مقبس رئيسي أقل حساسية بكثير للاختلافات الصغيرة في بناء الكابل، وهذا هو السبب في أن معايير الكابلات الهيكلية تفضل المقابس لأي تشغيل دائم داخل الحائط.

حيث ينتمي كل واحد إلى نظام الكابلات الهيكلي

توجيهات الصناعة متسقة إلى حد ما بشأن هذه النقطة. موصلات RJ45 هي نهايات ذكرية تستخدم في نهايات أسلاك التصحيح وكابلات الأجهزة، في حين أن مقابس حجر الزاوية هي نهايات أنثوية تستخدم في الجدران ولوحات التوصيل والوصلات الدائمة تحت TIA-568.2-D. يعد استخدام القابس الذي ينتمي إليه المقبس، أو العكس، أحد الأخطاء المبتدئة الأكثر شيوعًا في أعمال التركيب ذات الجهد المنخفض.

هذا الاقتران هو بالضبط السبب وراء كون مقابس RJ45 صحيحة لأسلاك التوصيل وكابلات الأجهزة ووصلات توصيل المعدات القصيرة، ولكنها غير صحيحة لإنهاء مأخذ الحائط أو إنهاء لوحة التصحيح أو تشغيل الكابلات المنظمة. يحافظ طرف IDC الصلب للمقبس على ثبات الوصلة الدائمة لسنوات، بينما يفضل تصميم القابس المرونة المطلوبة من جانب المستخدم.

Toolless مقابل Punch-Down Keystone Jacks

يوجد ضمن فئة مقابس Keystone نفسها نمطان شائعان للإنهاء، ويؤثر الاختيار على سرعة التثبيت أكثر من الأداء على المدى الطويل. يتطلب مقبس حجر الزاوية التقليدي المثقوب 110 أداة تأثير مخصصة لوضع كل موصل في فتحة IDC الخاصة به، مما يعطي نتائج متسقة ولكنه يضيف خطوة إلى كل طرف. بدلاً من ذلك، يستخدم مقبس حجر الزاوية بدون أدوات غطاءًا مفصليًا: يتم وضع الموصلات في قنوات مرمزة بالألوان وفقًا للمخطط المطبوع T568A أو T568B، ثم يتم الضغط على الغطاء لإغلاقه يدويًا لإكمال الاتصال المحكم بالغاز.

يعتمد كلا التصميمين في النهاية على نفس مبدأ IDC الموصوف سابقًا، فقط مع تشغيل ميكانيكي مختلف. بالنسبة للتركيبات الكبيرة التي تحتوي على مئات المنافذ، تظل الرافعات المثقوبة شائعة لأن أداة التأثير تنتج قوة متكررة جدًا. بالنسبة للمهام الصغيرة، أو التعديلات التحديثية، أو الفنيين الذين يعملون في المساحات الضيقة، تعمل الرافعات بدون أدوات على تقليل وقت التثبيت بشكل مفيد حيث لا يلزم حمل أداة منفصلة أو تبديلها بين العلامات التجارية للموصلات.

مقابس كيستون المحمية مقابل غير المحمية

تنقسم مقابس Keystone أيضًا إلى فئات محمية وغير محمية، بما يتوافق مع الكابل الذي تنتهي منه. يعمل مقبس الانحراف غير المحمي مع كابل UTP القياسي وهو الخيار الافتراضي للتركيبات المكتبية والمنزلية النموذجية حيث يكون التداخل الكهرومغناطيسي منخفضًا. يضيف مقبس الانحراف المحمي غلافًا معدنيًا أو منطقة اتصال محمية مصممة للاستخدام مع كابل F/UTP أو S/FTP أو F/FTP، ويتطلب تأريض الدرع بشكل صحيح من خلال لوحة التوصيل أو لوحة الواجهة ليكون فعالاً. يؤدي خلط مقبس غير محمي مع كابل محمي، أو تخطي خطوة التأريض على تشغيل محمي، إلى إحباط الكثير من حماية التداخل التي كان من المفترض أن يوفرها التدريع.

لماذا لا يزال تصنيف الفئة يعتمد على القناة بأكملها؟

تصف علامة Cat6 أو Cat6A الموجودة على مقبس حجر الزاوية أو قابس RJ45 سقف أداء أحد المكونات فقط، وليس الرابط بأكمله. يؤدي كسر سلامة الزوج الملتوي عند الإنهاء إلى زيادة فقدان الإدراج، وتؤدي محاذاة الموصل غير المتناسقة إلى عدم تطابق المعاوقة، ويضيف تجعيد المجال تباينًا يضعف الأداء العام للقناة. من الناحية العملية، يعني هذا أن مقبس حجر الزاوية Cat6A مقترنًا بقابس مجعد بشكل سيئ من فئة Cat5e، أو تم إنهاؤه بواسطة مُثبت يقوم بإفراط في تجريد الموصلات، لن يوفر عرض النطاق الترددي الذي تم تصنيف أي مكون من تلقاء نفسه.

وهذا أيضًا هو سبب أهمية الشهادة على مستوى المكونات عند تحديد مصادر الموصلات بكميات كبيرة للمشاريع التجارية. مصنع مقابس حجر الزاوية أو مصنع موصل RJ45 الذي يختبر المنتجات وفقًا لمواصفات NEXT وFEXT وخسارة الإرجاع على مستوى المكونات يمنح القائمين بالتركيب فرصة أفضل بكثير لتمرير شهادة القناة لاحقًا، مقارنة بالأجزاء غير المعتمدة حيث يمكن أن يختلف الأداء بشكل ملحوظ بين دفعات الإنتاج.

توافق التركيب والملحقات

نظرًا لأن وحدات Keystone تتبع بصمة قياسية قياسية، فإن الرافعة من أحد مصانع الرافعات المعيارية ستناسب عادةً نفس لوحة الحائط أو لوحة التوصيل أو فتحات صندوق التثبيت كمقبس من مصنع آخر، طالما أن كلاهما يتبع تنسيق حجر الزاوية. تحتوي وحدة الانحراف على وجه مستطيل قياسي يتم تثبيته في مكانه باستخدام علامات تبويب مرنة، والتي يتم تثبيتها في لوحة تثبيت أو لوحة ذات منافذ مستطيلة ذات حجم مماثل، ومعظم أحجار الأساس قابلة للتبديل. هذا التوحيد هو ما يجعل من العملي خلط مقابس البيانات والصوت ومقابس AV في نفس لوحة الوجه أو لوحة التصحيح بدون أجهزة مخصصة.

تشتمل الملحقات الشائعة المبنية حول نفس المساحة على لوحات وجه ذات منافذ متعددة، وصناديق سفلية مثبتة على السطح لتركيبات القناة المكشوفة، وقارنات توصيل مضمنة لتمديد تشغيل الكبل الحالي دون إعادة إنهاء كلا الطرفين، ولوحات إدارة الكابلات التي تحافظ على تنظيم أسلاك لوحة التصحيح الكثيفة. تم أيضًا تصميم بعض مقابس حجر الزاوية المتخصصة بزاوية 90 درجة خصيصًا لصناديق الحائط الضحلة أو حالات التثبيت منخفضة المستوى حيث لا يترك المقبس المستقيم مساحة كافية لتثبيت القابس في المقعد.

إرشادات الاختيار العملي

بالنسبة لأي شخص يقوم بتوصيل الأسلاك أو تحديد مشروع كابلات منظم، هناك بعض القواعد العملية التي تصمد باستمرار. استخدم مقابس Keystone لكل نقطة دائمة - منافذ الحائط، ومنافذ لوحة التوصيل، وأي أطراف توصيل لا ينبغي إزعاجها بمجرد تركيبها. قم بحجز مقابس RJ45 لأسلاك التصحيح واتصالات نهاية الجهاز حيث من المتوقع أن يتم فصل الكابلات وإعادة توصيلها. قم بمطابقة المقابس المحمية بالكابل المحمي وقم بتأريض الدرع بشكل صحيح؛ لا تخلط المكونات المحمية وغير المحمية في نفس التشغيل. حافظ على اتساق تصنيفات الفئات عبر المقابس والمقابس وأسلاك التوصيل والكابلات على رابط واحد، نظرًا لأن المكون الأضعف يحدد السقف للقناة بأكملها. عندما تكون هناك حاجة إلى نهايات خارجية أو حاصلة على تصنيف IP، ابحث عن خيارات موصل IP68 بدلاً من تكييف مقابس الانحراف القياسية الداخلية، نظرًا لأن المبيتات القياسية ليست محكمة الغلق ضد دخول الرطوبة أو الغبار.

لا يتطلب أي من هذا التخمين بمجرد أن تصبح الأدوار واضحة: يقوم مقبس حجر الزاوية بتثبيت البنية التحتية الدائمة، ويتعامل قابس RJ45 مع الاتصالات المرنة التي تواجه المستخدم. إن التعامل معها كأدوات مختلفة لوظائف مختلفة - بدلاً من أجزاء قابلة للتبديل - هو ما يحافظ على موثوقية تركيب الكابلات وسهولة استكشاف الأخطاء وإصلاحها لاحقًا.
